Как настроить VoIP шлюзы FXO-04 и FXS-04 серии 25xx в режим точка-точка
   (Peer-to-peer+Hot line) FW. ver.2.03f .

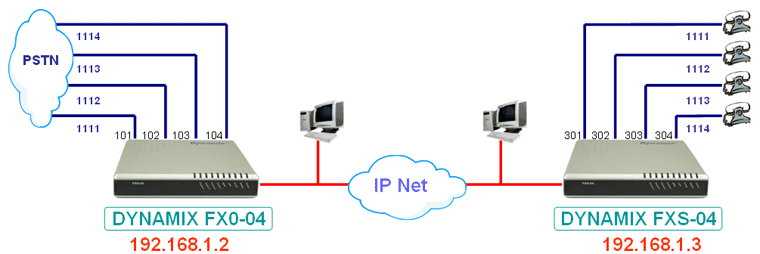

Применяемое оборудование: Dynamix FXS–04, Dynamix FXO-04


Общая последовательность конфигурирования VoIP шлюзов Dynamix:

1. Устанавливаем сетевые настройки :
    Device Setting->Network, в нашем примере, для Dynamix FXO-04 IP адрес 192.168.1.2, для Dynamix FXS-04 - 192.168.1.3,
    маска сети 255.255.255.0




 2. Установить на обоих устройствах настройки VOIP Setting ->SIP SIP Local Port: 8080, Accept Proxy Only: No

 3. Настройки VoIP шлюза FXO-04

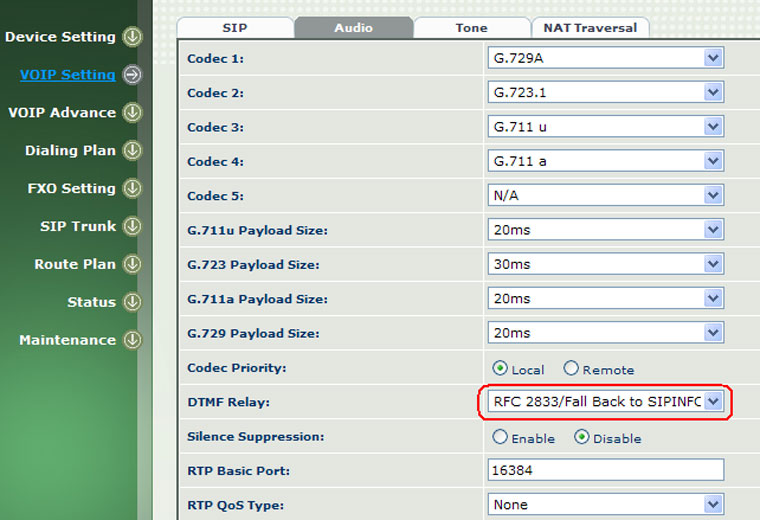

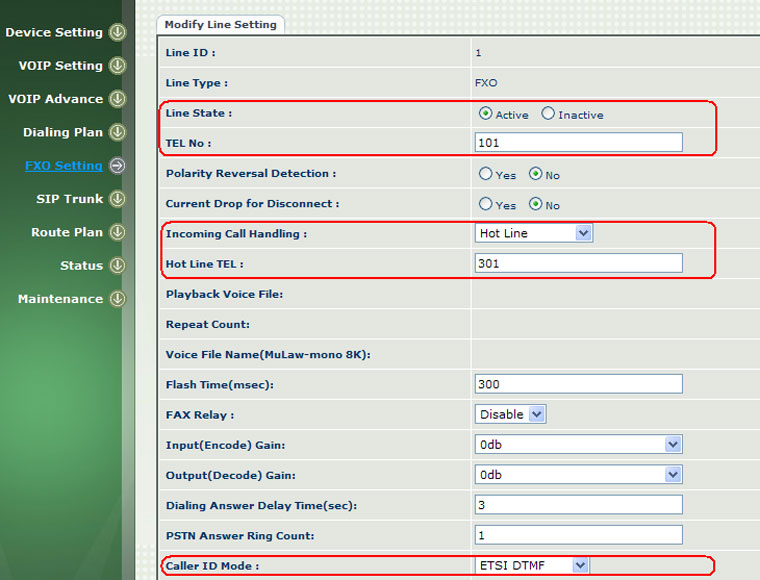

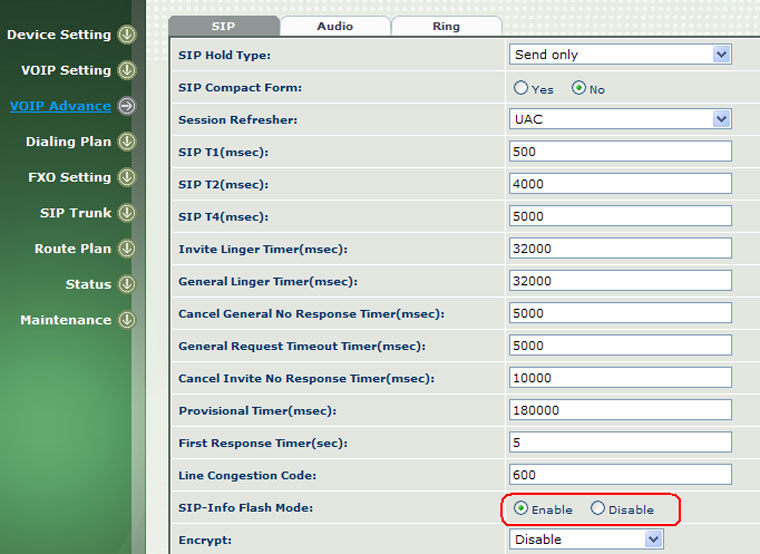

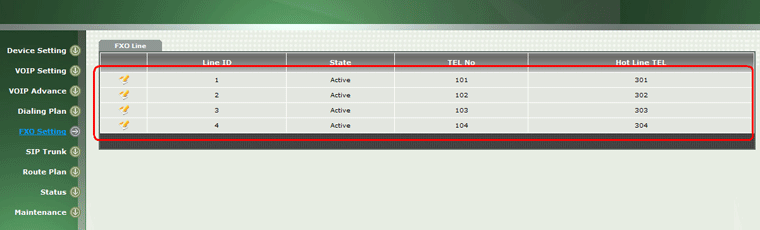

3.1. Установить в настройках FXO Setting Hot Line на линии FXS-04, например 301-304

Caller ID установить ETSI DTMF.

3.2. Настроить SIP транки в меню SIP Trunk. Например именуем транки как 1001-1004 .

При настройке транка устанавливаем:
Register Type: Predefine
Proxy Server: 192.168.1.3 (IP адрес FXS-04)
For DNIS is Register TEL: 2 Stage Dialing
TEL No, User ID, User Password, Display Name - 1001 для первого транка, для остальных соответственно – 1002, 1003, 1004

Для определения номера звонящего абонента из PSTN линии установить в пункте Outgoing Caller ID: PSTN Caller ID.

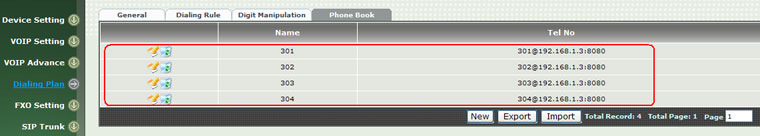

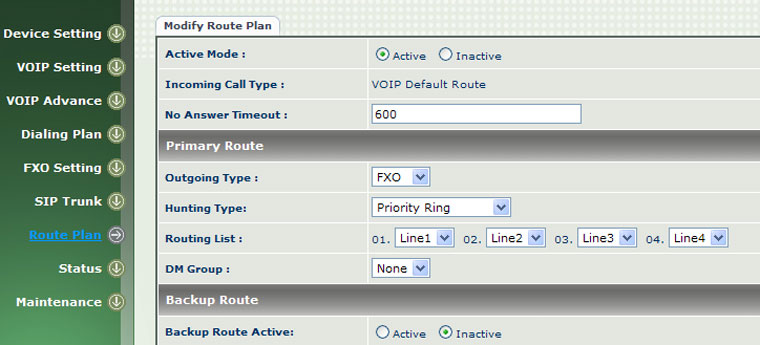

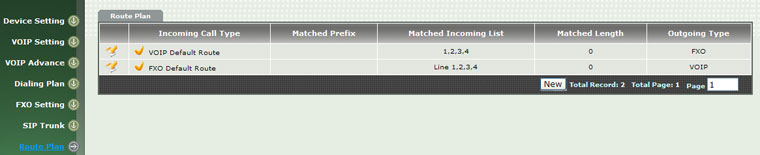

3.3. Настроить Route Plan для каждой FXO линии как на рисунках ниже.

VoIP Default Route отключаем, Active Mode: делаем Inactive. В итоге должно быть так.

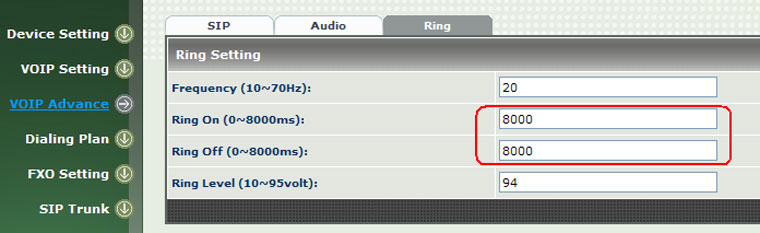

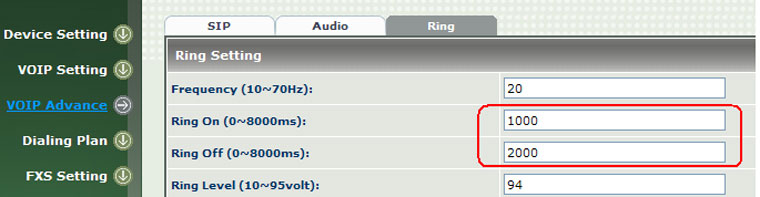

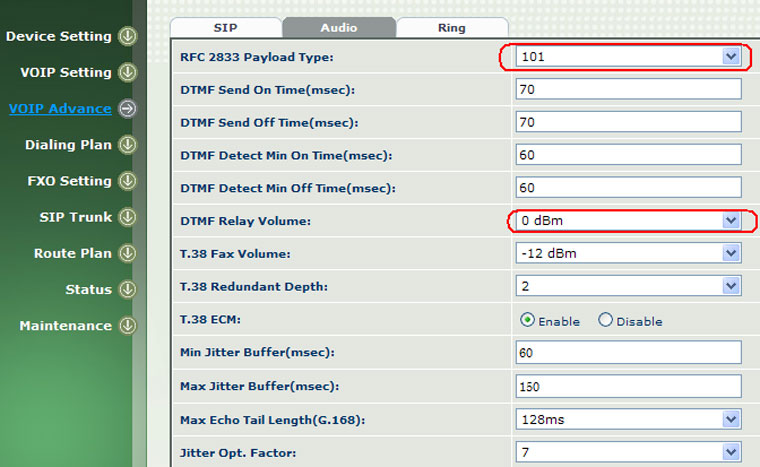

3.4 Проверить настройки входящих звонков Ring Cadence в пункте меню VoIP Advance -> Ring.

3.5. Для правильного определения сигнала «занято» при подключении FXO портов к телефонной линии следует в настройках VoIP Setting -> Tone установить страну. Для городских АТС выбрать страну Poland , нажать “Use” и “Apply”, для офисных АТС предпочтительнее выбрать страну United States.

Dynamix FXO-04 поддерживает альтернативную функцию определения по падению или разрыву линии на PSTN или офисной АТС. Для этого установите в настройках каждой FXO линии в пункте FXO Setting Current Drop for Disconnect: Yes .
Длительность цикла можно изменить в настройках FXS-04 в меню FXS Setting->Others->Current Drop Time по умолчанию 300 мс.

4. Настройки VoIP шлюза FXS-04.

4.1. Установить настройки VoIP Setting ->SIP SIP Local Port: 8080, Accept Proxy Only: No

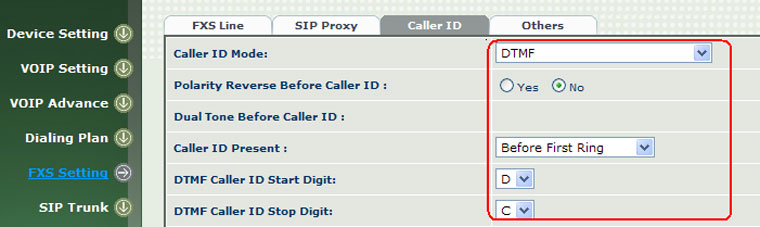

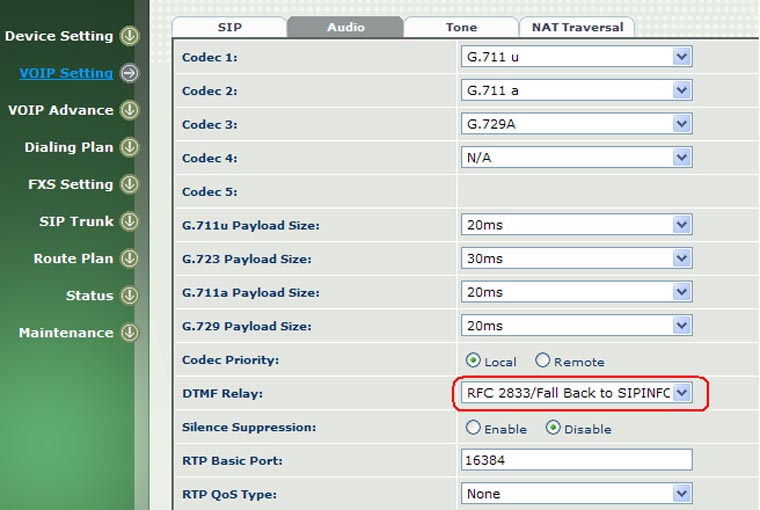

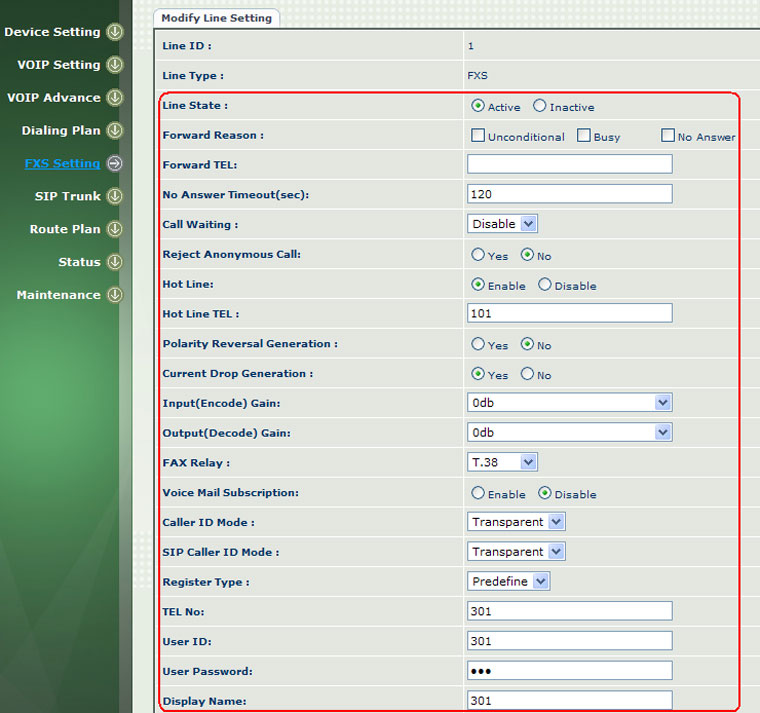

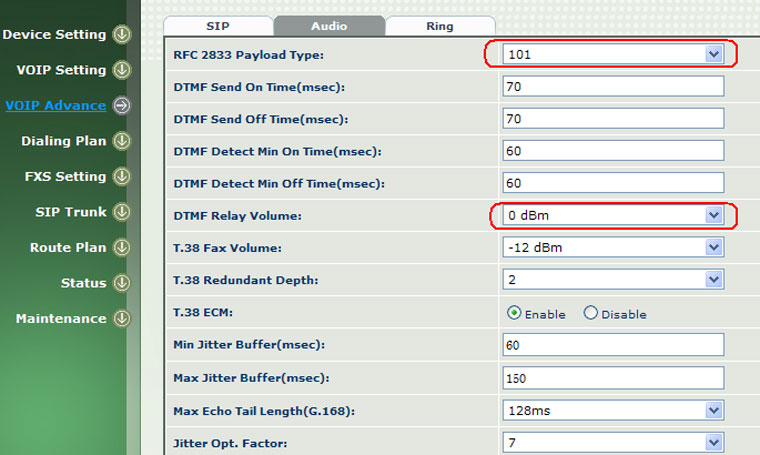

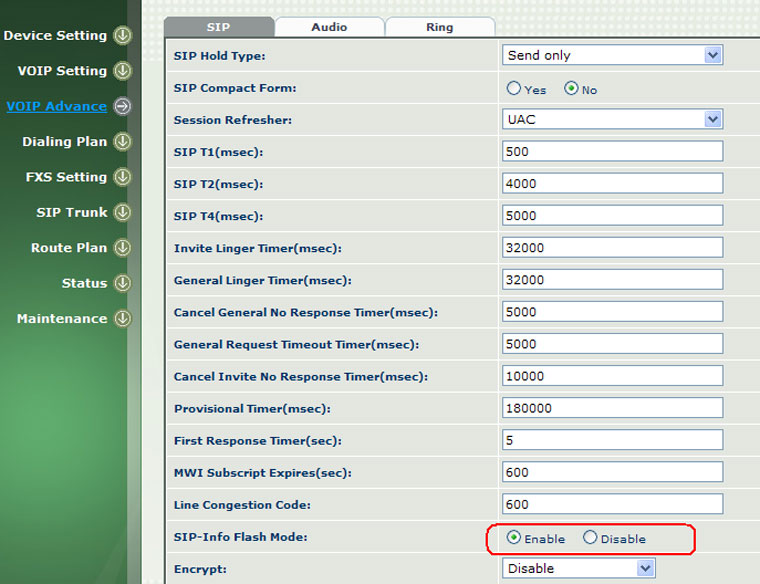

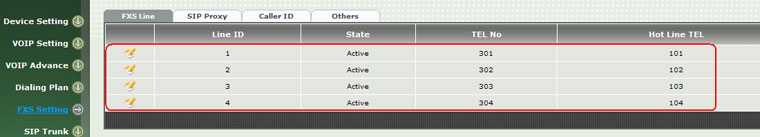

4.2. Установить линии FXS как в нашем примере 301-304. Для этого зайдите в пункт меню FXS Setting -> FXS Line выберите первую линию и введите

Register Type: Predefine
TEL No: 301
User ID: 301
User password: 301
User Name: 301

Для остальных линий соответственно 302-304.

Также включите Hot Line и введите ответные номера такие, как FXO транки 1001-1004.

4.3. Установите в пункте FXS Setting -> SIP Proxy настройки как на удаленный FXO.

Primary Proxy Server: 192.168.1.2
Primary Proxy Server Port: 8080
Outband Proxy Server Port: 8080

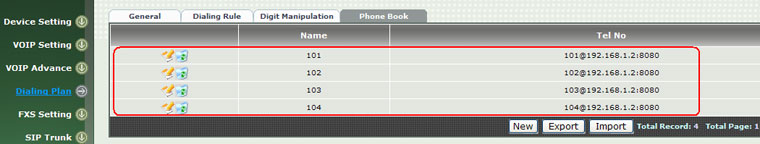

4.4. Настроить Dialing Plan -> Phone Book, записать соответственно номер транка FXO, IP адрес 192.168.1.2 и порт 8080 как на рисунке снизу. Для первой записи 1001 будет выглядеть как: 1001@192.168.1.2:8080
